ČESKOSLOVENSKÁ STÁTNÍ NORMA (STANDARD)

DT 621.9-474: 621.9-229.324

Schválena 26.9.1955

STŘEDICÍ DŮLKY S VRCHOLOVÝM ÚHLEM 90^o

ČSN 01 4916

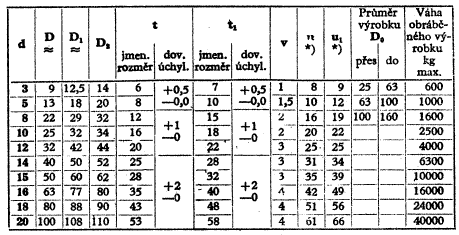

Rozměry v mm

Tvar A

Tvar B

Tvar C

Označení středicího důlku tvaru A, s vrcholovým úhlem 90^o, s průměrem d = 5 mm:

A5/90^o ČSN 01 4916

(Pokrač.)

Nahrazuje ČSN 1400, tab.II Tato norma je závazná ČSST 7262-55 p r (s) 2

00139

---

-- Vynechaný text --
